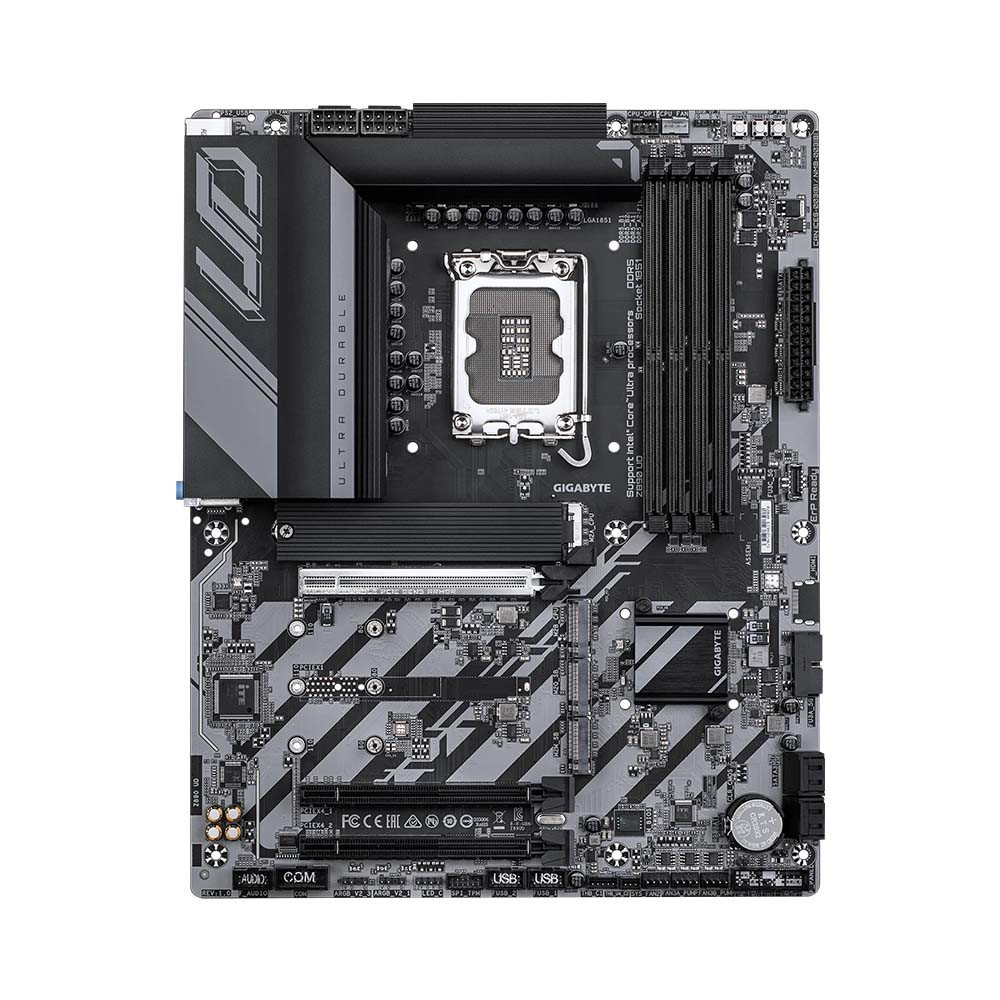

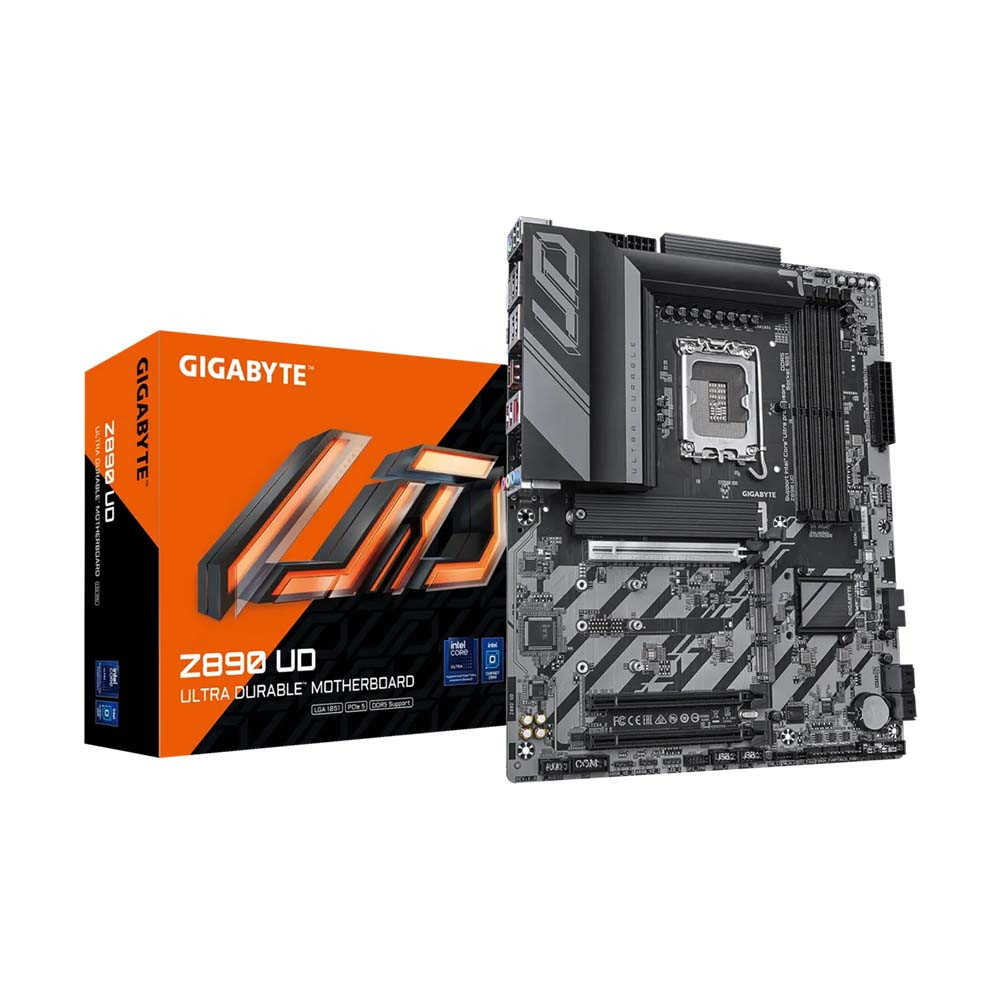

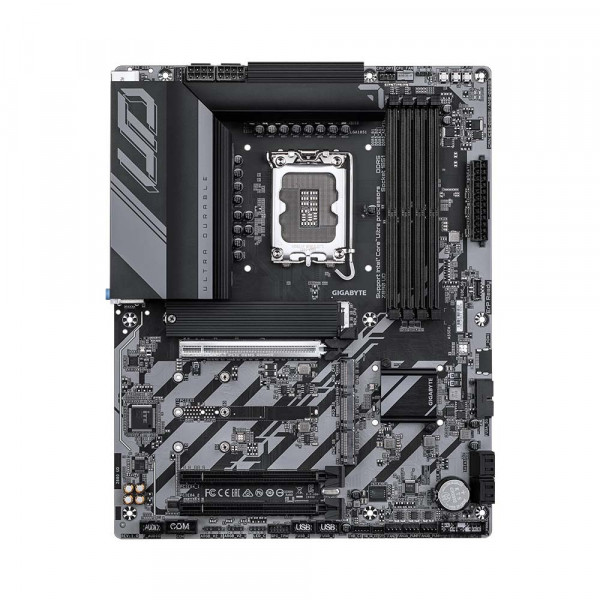

Bo Mạch Chủ Gigabyte Z890 UD

CPU

Socket LGA1851: Hỗ trợ cho Bộ xử lý Intel® Core™ Ultra

Bộ nhớ đệm L3 thay đổi tùy theo CPU

Chipset

Intel® Z890 Express Chipset

Bộ nhớ

Hỗ trợ cho các mô-đun bộ nhớ DDR5 8800(O.C) /8600(O.C) / 8400(O.C) /8266(O.C) / 8200(O.C) / 8000(O.C) / 7950(O.C) / 7900(O.C) / 7800(O.C) / 7600(O.C) / 7400(O.C) / 7200(O.C) / 7000(O.C) / 6800(O.C) / 6600(O.C) / 6400 / 6200 / 6000 / 5800 / 5600MT/s.

4 x khe cắm DDR5 DIMM hỗ trợ bộ nhớ hệ thống lên đến 256 GB (dung lượng DIMM đơn 64 GB)
Kiến trúc bộ nhớ kênh đôi
Hỗ trợ các mô-đun bộ nhớ ECC Un-buffered DIMM 1Rx8/2Rx8 (hoạt động ở chế độ không phải ECC)
Hỗ trợ các mô-đun bộ nhớ non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16
Hỗ trợ các mô-đun bộ nhớ Extreme Memory Profile (XMP)
(Cấu hình CPU và bộ nhớ có thể ảnh hưởng đến các loại bộ nhớ được hỗ trợ, tốc độ dữ liệu (tốc độ) và số lượng mô-đun DRAM, vui lòng tham khảo "Danh sách hỗ trợ bộ nhớ" để biết thêm thông tin.)

Đồ họa tích hợp

Bộ xử lý đồ họa tích hợp - Hỗ trợ Intel® HD Graphics:
- 1 x cổng USB4® USB Type-C®, hỗ trợ đầu ra video USB4 và DisplayPort và độ phân giải tối đa là 3840x2160@144 Hz
* Hỗ trợ phiên bản DisplayPort 2.1

- 1 x DisplayPort, hỗ trợ độ phân giải tối đa là 3840x2160@144 Hz
* Hỗ trợ phiên bản DisplayPort 2.1

(Thông số kỹ thuật đồ họa có thể thay đổi tùy thuộc vào hỗ trợ CPU.)

Audio

Realtek® Audio CODEC
Âm thanh độ nét cao
2/4/5.1/7.1-kênh
* Bạn có thể thay đổi chức năng của giắc cắm âm thanh bằng phần mềm âm thanh. Để cấu hình âm thanh 7.1-kênh, hãy truy cập phần mềm âm thanh để biết cài đặt âm thanh.

LAN

Realtek® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)

Khe mở rộng

CPU:
- 1 x khe cắm PCI Express x16, hỗ trợ PCIe 5.0 và chạy ở x16 (PCIEX16)
* Khe cắm PCIEX16 chỉ có thể hỗ trợ card đồ họa hoặc NVMe SSD. Nếu chỉ lắp một card đồ họa, hãy đảm bảo lắp card đó vào khe cắm PCIEX16.

Chipset:
- 2 x khe cắm PCI Express x16, hỗ trợ PCIe 4.0 và chạy ở x4 (PCIEX4_1, PCIEX4_2)

Giao diện lưu trữ

CPU:
- 1 x M.2 connector (Socket 3, M key, type 25110/22110/2580/2280 PCIe 5.0 x4/x2 SSD support) (M2A_CPU)
- 1 x M.2 connector (Socket 3, M key, type 22110/2280 PCIe 4.0 x4/x2 SSD support) (M2B_CPU)
Chipset:

- 1 x M.2 connector (Socket 3, M key, type 22110/2280 PCIe 4.0 x4/x2 SSD support) (M2Q_SB)
- 1 x M.2 connector (Socket 3, M key, type 22110/2280 SATA and PCIe 4.0 x4/x2 SSD support) (M2M_SB)
- 4 x SATA 6Gb/s connectors
RAID 0, RAID 1, RAID 5, and RAID 10 support for NVMe SSD storage devices
RAID 0, RAID 1, RAID 5, and RAID 10 support for SATA storage devices

USB

CPU:
- 1 x cổng USB4® USB Type-C® ở mặt sau
Chipset:
- 1 x cổng USB Type-C® hỗ trợ USB 3.2 Gen 1, có sẵn thông qua đầu cắm USB bên trong
- 1 x cổng USB 3.2 Gen 2 Type-A (màu đỏ) ở mặt sau
- 6 x cổng USB 3.2 Gen 1 (4 cổng ở mặt sau, 2 cổng có sẵn thông qua đầu cắm USB bên trong)
Chipset+2 Hub USB 2.0:
- 8 x cổng USB 2.0/1.1 (4 cổng ở mặt sau, 4 cổng có sẵn thông qua đầu cắm USB bên trong)

Đầu nối I / O nội bộ

1 x đầu nối nguồn chính ATX 24 chân

2 x đầu nối nguồn ATX 12V 8 chân

1 x đầu cắm quạt CPU

1 x đầu cắm quạt CPU/bơm làm mát bằng nước

2 x đầu cắm quạt hệ thống

2 x đầu cắm quạt hệ thống/bơm làm mát bằng nước

3 x đầu cắm dải đèn LED RGB Gen2 có thể định địa chỉ

1 x đầu cắm dải đèn LED RGB

4 x đầu nối M.2 Socket 3

4 x đầu nối SATA 6Gb/s

1 x đầu cắm bảng điều khiển phía trước

1 x đầu cắm âm thanh bảng điều khiển phía trước

1 x đầu cắm USB Type-C®, hỗ trợ USB 3.2 Gen 2

1 x đầu cắm USB 3.2 Gen 1

2 x đầu cắm USB 2.0/1.1

2 x đầu nối thẻ bổ sung Thunderbolt™

1 x đầu cắm Trusted Platform Module (Chỉ dành cho mô-đun GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)

1 x nút nguồn

1 x nút Q-Flash Plus

1 x đặt lại nút

1 x jumper reset

1 x jumper Clear CMOS

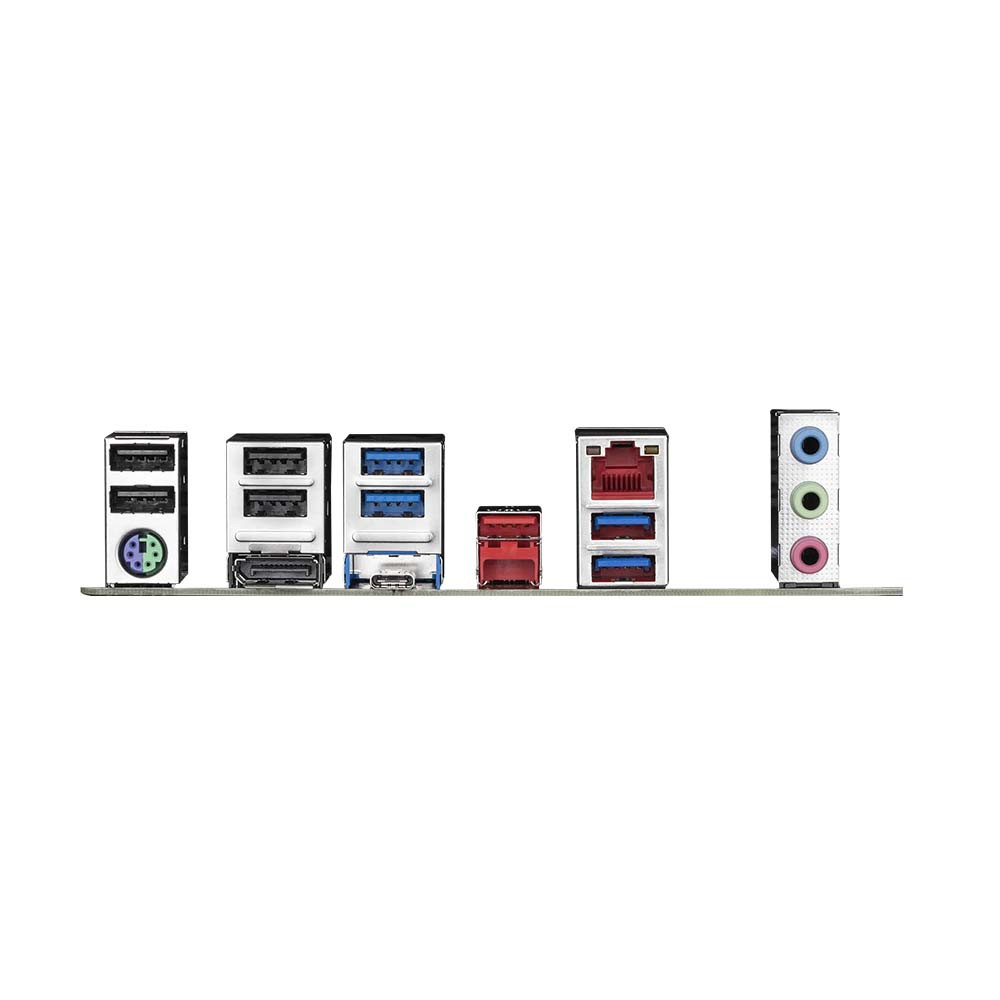

Kết nối mặt sau

1 x cổng USB4® USB Type-C® (DisplayPort (Lưu ý))
1 x cổng USB 3.2 Gen 2 Type-A (màu đỏ)
4 x cổng USB 3.2 Gen 1
4 x cổng USB 2.0/1.1
1 x DisplayPort (Lưu ý)
2 x đầu nối ăng-ten (2T2R)

1 x cổng PS/2 keyboard/mouse
1 x cổng RJ-45
3 x giắc cắm âm thanh

(Lưu ý) Hỗ trợ thực tế có thể khác nhau tùy theo CPU.

Bộ điều khiển I / O

iTE® I / O Controller

Theo dõi phần cứng

Phát hiện điện áp

Phát hiện nhiệt độ

Phát hiện tốc độ quạt

Phát hiện lưu lượng nước làm mát

Cảnh báo quạt hỏng

Kiểm soát tốc độ quạt

* Chức năng kiểm soát tốc độ quạt (bơm) có được hỗ trợ hay không sẽ tùy thuộc vào quạt (bơm) bạn lắp đặt.

BIOS

1 x 256 Mbit flash
Sử dụng AMI UEFI BIOS được cấp phép
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Các tính năng độc đáo

Hỗ trợ cho GIGABYTE Control Center (GCC)

* Các ứng dụng khả dụng trong GCC có thể khác nhau tùy theo kiểu bo mạch chủ. Các chức năng được hỗ trợ của từng ứng dụng cũng có thể khác nhau tùy thuộc vào thông số kỹ thuật của bo mạch chủ.

Hỗ trợ cho Q-Flash

Hỗ trợ cho Q-Flash Plus

Hỗ trợ cho Smart Backup

Gói phần mềm

Norton® Internet Security (phiên bản OEM)

Phần mềm quản lý băng thông mạng LAN

Hệ điều hành

Hỗ trợ cho Windows 11 64-bit

Kích thước bo mạch

Kích thước ATX: 30.5cm x 24.4cm
